Sistema T3 360 AVM CVBS AHD Entrada de câmera e CVBS HDMI Saída NTSC PAL Design compatível

Sistema T3 360 AVM CVBS AHD Entrada de câmera e CVBS HDMI Saída NTSC PAL Design compatível

Nome da marca: Customized
MOQ: 300
Preço: Negotiatable
Condições de pagamento: T/T,L/C
Capacidade de abastecimento: 100000pcs/mês
Informações detalhadas
Certificação:
E-Mark, CE, FCC, RoHS
Entrada da câmera:
CVBS/AHD
Saída de sinal:
CVBS/HDMI/VGA
Intervalo de Tempuração de Trabalho:
-40°C~85°C~40°F~185°F
Padrão de saída de sinal:
NTSC/PAL
Mostrar:
Visão 2D/3D ao redor
Características do ADAS:
Assistência de estacionamento, aviso de distância por radar ultrasónico, função DVR, detecção de obj
Classificação à prova d'água e de poeira:
IP69K
Aplicativo:
Automotivo
Detalhes da embalagem:
Embalagem de exportação regular, personalizada
Habilidade da fonte:
100000pcs/mês
Destacar:

Sistema T3 360 AVM

,

Sistema CVBS 360 AVM

,

AHD Cvbs AHD Câmera

Descrição do produto
Visão Geral

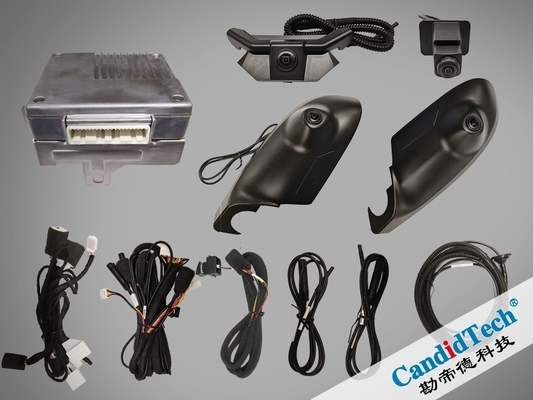

A solução T3 360AVM da CandidTech suporta entrada de sinal de câmera CVBS e câmera AHD com formato NTSC/PAL e saída de sinal de vídeo CVBS, VGA e HDMI, garantindo integração perfeita com os sistemas de exibição de infoentretenimento específicos do carro.

Além disso, esta solução oferece recursos poderosos, como corte de FOV (Campo de Visão) e a capacidade de sobrepor linhas de trajetória e outras informações relevantes.

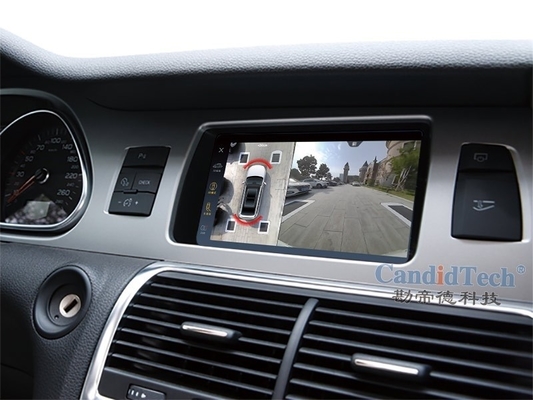

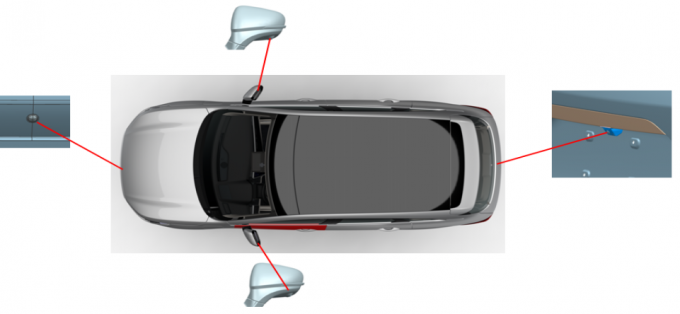

O sistema ECU envia os dados de imagem aprimorados para o terminal de exibição no carro, apresentando um efeito visual claro e intuitivo. Com nossa tecnologia de emenda de imagem perfeita, ele pode gerar uma visão de pássaro de 360 graus para o veículo, oferecendo aos motoristas uma visão abrangente dos arredores do veículo, o que melhora significativamente a segurança e a conveniência de dirigir.


 360 AVM System


A proposta do sistema T3 360 AVM da CandidTech alcançou produção em massa em projetos como Alphard e Vellfire em Hong Kong e Malásia, bem como Subaru e Sylphy em Singapura.

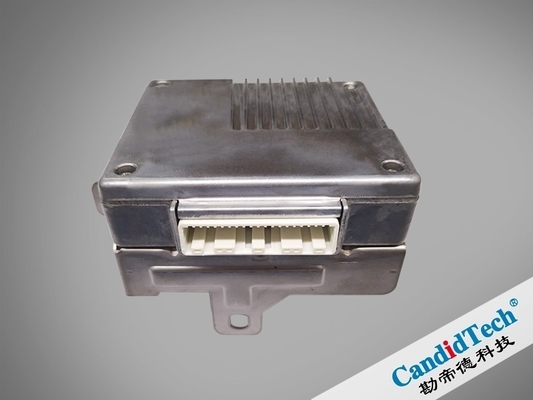

ESPECIFICAÇÕES - ECU

Tensão de Operação

9~32VDC
Corrente de Operação <1A @ 13.5VDC
Corrente de Repouso <1mA
Consumo de Energia <15W
Tempo de Inicialização a Frio <4S
Temperatura de Operação -40°C ~ 70°C
Temperatura de Armazenamento -40°C ~ 85°C
Formato de Vídeo de Saída NTSC / PAL
Sinal de Vídeo de Saída CVBS / HDMI / VGA
Atraso na Comutação de Vídeo <50ms
Taxa de Quadros de Saída 30 fps
Atraso entre Imagens <100ms (menos de 3 quadros)

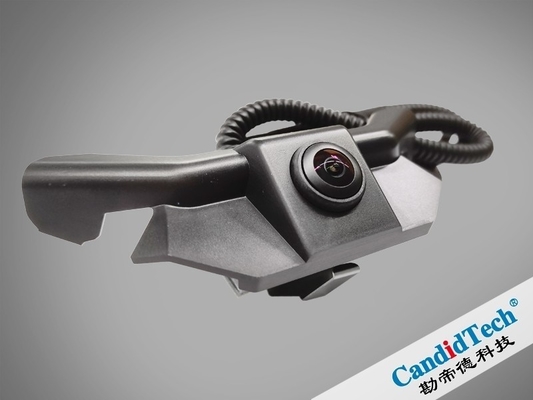

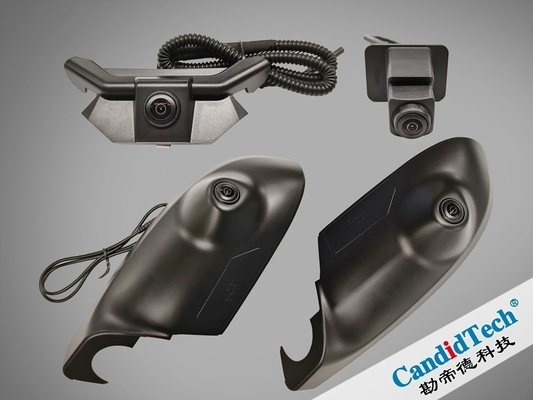

ESPECIFICAÇÕES - CÂMERAS

Sensor de Imagem

ASX340 (1/4" 4:3 IT CMOS)
Tensão de Operação 4.5V~5.5V
Corrente de Operação <100mA
Temperatura de Operação -40°C ~ 85°C
Temperatura de Armazenamento -40°C ~ 85°C
Umidade Operacional 90±5 %RH
Nível de Impermeabilidade (com chicote de fiação) IP69
Pixels Ativos 720(H) x 480(V)
FOV Horizontal 192±4°
FOV Vertical 142±4°
Formato de Saída de Vídeo NTSC / PAL
Sinal da Câmera CVBS / AHD
Relação S/N >46dB
Faixa Dinâmica 73.8dB
Balanço de Branco Automático (AWB) Sim
Controle Automático de Ganho (AGC) Sim
Controle Automático de Exposição (AEC) Sim
Taxa de Quadros 30 fps
Tipo de Obturador Obturador Eletrônico Rolante (ERS)
Iluminação Mínima 1.0lux (50 IRE incluindo configuração)
Tempo de Resposta <1s (De imagem desfocada para imagem nítida)
Resolução de Imagem Horizontal≥ 300 linhas; Vertical ≥ 300 linhas
Precisão do Eixo Óptico ±2°

Quais são as principais vantagens da CandidTech no desenvolvimento do Sistema 360 AVM? 1. Tecnologia Avançada de Fusão de Sensores

Como um fornecedor Tier1/Tier2 com 10 anos de experiência em peças automotivas OEM/ODM de visão surround de 360 graus, dominamos a tecnologia avançada de fusão de sensores. Suportamos a integração de múltiplas câmeras de alta resolução, sensores ultrassônicos e, às vezes, até sensores de radar.

2. Processamento de Imagem de Alto Desempenho

Nossos algoritmos de processamento de imagem de alto desempenho desenvolvidos internamente são uma vantagem chave. Esses algoritmos podem processar rapidamente a grande quantidade de dados de imagem capturados pelas câmeras. Eles aprimoram a qualidade da imagem, corrigem a distorção da lente e realizam a emenda em tempo real de múltiplas visualizações de câmera para criar uma visão de pássaro contínua de 360 graus. Isso garante que o motorista possa ver claramente todos os obstáculos e perigos potenciais ao redor do veículo, mesmo em condições complexas de iluminação.

3. Soluções de Software Personalizadas

Oferecemos soluções de software altamente personalizadas, adaptadas às necessidades específicas de diferentes fabricantes de automóveis. Nosso software pode ser integrado ao sistema de infoentretenimento do veículo existente, sistemas de assistência ao motorista e ECU. Isso permite a operação e o controle perfeitos do sistema de visão surround de 360 graus.

4. Conectividade Confiável e Transmissão de Dados

Garantimos conectividade confiável e transmissão de dados de alta velocidade. Usando protocolos de comunicação avançados como GMSL (Gigabit Multimedia Serial Link), podemos transferir grandes quantidades de dados de imagem das câmeras para a unidade de processamento central em tempo real, sem perda de sinal ou atraso. Isso é crucial para a operação suave do sistema, especialmente quando se trata de aplicações em tempo real, como orientação dinâmica de estacionamento.

5. Excelente Adaptabilidade Ambiental

Nossos produtos são projetados para ter excelente adaptabilidade ambiental. Eles podem suportar uma ampla gama de temperaturas, de condições extremamente frias a muito quentes. Com altos níveis de classificação à prova d'água e à prova de poeira (IP67 ou superior), nossas câmeras e sensores podem funcionar normalmente em várias condições climáticas e rodoviárias adversas. Isso garante a confiabilidade e a estabilidade a longo prazo do sistema de visão surround de 360 graus, que é muito valorizado pelos OEMs automotivos.
